TDK-EPC 開發并量產SMD型LAN用脈沖變壓器

發布時間:2010-03-15 來源:電子元件技術網

產品特性:
  • 電線自動卷線功能
  • 自動化熱壓縮結合
  • 回流焊接
  • 無鹵素基板
應用范圍:
  • 主要用于數碼家用電器

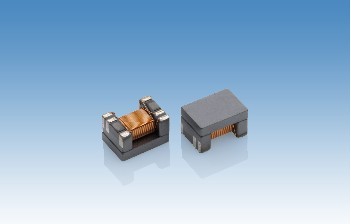

TDK股份有限公司的子公司TDK-EPC公司開發出SMD型LAN用脈沖變壓器(產品名稱:ALT4532-001T),并于2月開始量產。該新產品與敝社以往產品相比,不僅保有同等的電氣特性(電感: 200µH min.,插入損耗: 1.5dB max.),而且,其產品設計可適用于自動化工法,實現了產品質量的提高以及安定供給。該產品不僅增加了電線自動卷線功能,與電極接合處的連接也實現了自動化熱壓縮結合(thermo compression bonding),在生產工藝方面進行了充分合理的設計。

特別在使用于模塊(module)的情況下,敝社以往的產品在裝載時,基板與脈沖變壓器是先通過手動方式進行配線處理。然后,為保持其安定性還需要使用樹脂來固定基板和零件。而該SMD型新產品,可利用回流(reflow)方式一次完成基板裝載,從而可以簡化生產工序。

除此之外,該產品充分發揮SMD的優勢,在與共模濾波器(用于除去差分傳輸噪聲)并用的情況下,與以往產品相比,實現了實裝面積的進一步縮小,可以滿足顧客的需求。

該產品用來傳送高速LAN(如100BASE-TX)差分傳輸脈沖信號,主要用于數碼家用電器。

術語
  • SMD:Surface Mount Device的縮寫。把電子零件實際安裝在電路基板上的技術稱為表面貼裝技術(SMT)。而采用該技術的電子零件,則稱為表面貼裝器件(SMD)。
  • 100BASE-TX:LAN(局部區域網)的規格之一。


主要應用
數碼家電等等。


主要特點
  • 兼容自動卷線工法的SMD產品,實現顧客對產品形狀的需求;
  • 對應自動裝載,回流焊接,無鹵素基板。

主要特性
電感 200µH min.
插入損耗
(insertion loss)
1.5dB max.
線間容量 35pF max.
可耐電壓 AC 1500V/1 minute
使用溫度范圍 0°C~+70°C
形狀 4.5×3.2×2.8mm
