三線制變送器接線方法圖解

發布時間:2019-12-16 責任編輯:lina

【導讀】幾線制的稱謂,是在兩線制變送器誕生后才有的。這是電子放大器在儀表中廣泛應用的結果,放大的本質就是一種能量轉換過程,這就離不開供電。因此最先出現的是四線制的變送器;即兩根線負責電源的供應,另外兩根線負責輸出被轉換放大的信號(如電壓、電流、等)。

幾線制的稱謂,是在兩線制變送器誕生后才有的。這是電子放大器在儀表中廣泛應用的結果,放大的本質就是一種能量轉換過程,這就離不開供電。因此最先出現的是四線制的變送器;即兩根線負責電源的供應,另外兩根線負責輸出被轉換放大的信號(如電壓、電流、等)。

有的儀表廠為了減小變送器的體積和重量、并提高抗干擾性能、簡化接線,而把變送器的供電由220VAC改為低壓直流供電,如電源從24VDC電源箱取用,低壓供電就為負線共用創造了條件,這樣就有了三線制的變送器產品。

三線制變送器接線方法圖解

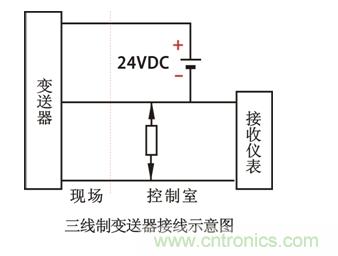

三線制變送器接線示意圖
三線制變送器如圖所示,所謂三線制就是電源正端用一根線,信號輸出正端用一根線,電源負端和信號負端共用一根線。其供電大多為24VDC,輸出信號有4-20mADC,負載電阻為250Ω或者0-10mADC,負載電阻為0-1.5kΩ;有的還有毫安和毫伏信號,但負載電阻或輸入電阻,因輸出電路形式不同而數值有所不同。
