解決裝修水電改造后漏電保護開關配置問題
發布時間:2019-03-13 責任編輯:xueqi
【導讀】目前家庭裝修水電改造在裝修中的重要程度被越來越多的人注意到,而在電路中除了電線的布置最重要的就是家居配電箱內的開關配置,以下將給大家說說裝修水電改造后漏電保護開關應該如何配置的問題。
先給大家說說個人配置配電箱開關的具體步驟,大家可以看看,個人總結的步驟是這樣的:

第一步是根據家里不同的使用功能把家里的電路劃分為不同的回路,個人一直堅持的回路劃分方式給大家分享出來:家里所有的照明單獨的劃分為一個回路;家里所有的普通插座單獨劃分成一個回路;柜式空調插座單獨劃分為一個回路,每個壁掛式空調也都是單獨各自劃分為一個回路;廚房所有插座單獨劃分為一個回路;衛生間的所有插座也是單獨劃分為一個回路;
第二步是計算用電負荷,劃分完家里電路的回路以后,然后就可以計算出每個回路大致的用電負荷,知道了大致的用電負荷后就可以根據我們每個回路的用電負荷來計算出來每個回路的電流,這樣就可以選擇導線了,總開關要根據家里總的同時用電負荷來選擇導線;
第三步是根據選擇的導線的安全載流量來選擇空氣開關或者是漏電保護開關,例如家庭常用的2.5平方的銅芯電線的安全載流量范圍是大概19A到26A的范圍,所以此時個人在選擇開關時都是選擇16A的開關,因?yàn)?6A的開關可以保證導線出現過載就會跳閘保護,16A要小于2.5平方銅芯電線的載流量最低值19A,這樣選擇是正確的;
最后一步就是選擇開關的類型了,上面知道了開關的開關的一個選擇參數即額定電流,另外家里的開關我們要選擇C型的開關,例如常見的C10C16C20等等,照明回路要選擇普通的空氣開關,插座回路要選用漏電保護開關,總開關個人建議選擇空氣開關。
知道了選擇的具體步驟大家就可以自己來配置開關了,這里再跟大家分享一下個人認為目前階段最好的家居配電箱內的開關配置:

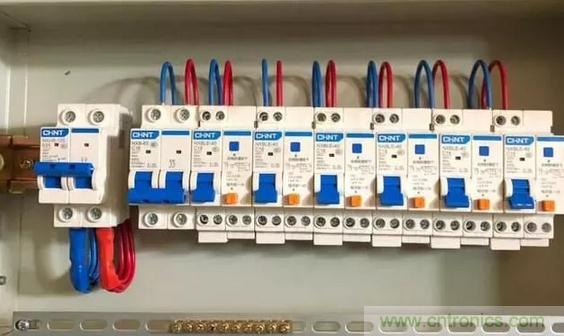

這里以最常見的100平米左右的房屋為例,別墅和大平層不在這個范圍內:總開關選用C50A或者是C63A的2P的空氣開關;照明回路選用C16A的2P的空氣開關;柜式空調回路選用C20A或者是C25A的2P或者是1P+N的漏電保護開關;壁掛式空調回路選用C20A或者是C16A的2P或者是1P+N的漏電保護開關;普通插座回路選用C16A的2P或者是1P+N的漏電保護開關;廚房插座回路選用C20A或者是C25A的2P或者是1P+N的漏電保護開關;衛生間回路選用C20A或者是C25A的2P或者是1P+N的漏電保護開關。
