電感器:開發并量產0402尺寸高Q特性的積層陶瓷線圈新產品

發布時間:2010-04-06 來源:電子元件技術網

產品特性:
  • Q特性提高40%
  • 貼片元件中最小尺寸0402
  • 減少高頻電路損失
應用范圍:
  • 手機、無線電話等


TDK股份有限公司旗下子公司TDK-EPC公司以下簡稱TDK-EPC)開發出0402尺寸,1GHz的Q特性為15.8(電感值10nH的情況下)的積層陶瓷線圈,并將于2010年4月開始量產。與以往產品相比,該產品的Q特性提高了40%,具有同行業中的最高水平*。

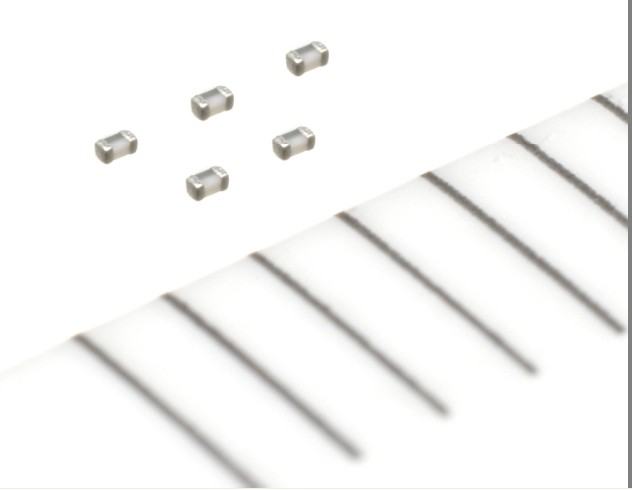

該產品實現了貼片元件的最小尺寸,僅為0402(0.4×0.2×0.2mm)。積層時的位置控制,使用了目前最高精度的新技術。為了提高Q特性,通過優化線圈的形狀設計使其達到最理想狀態,實現了與以往的產品相比,Q特性提高40%。特別用于高頻電路中,高Q特性可以減少損耗,發揮其高效率。在抗阻(0.4~2.6ohm max),額定電流(100~250mA),電感系數(1~15nH)范圍之內,該產品的line-up具備了E12系列的15種,并計劃于2010年5月追加E24系列的12種。

該產品的溫度使用范圍為-40℃至+85℃,不僅適用于手機等移動通信機器的高頻電路部分,而且也適用于藍牙(Bluetooth)等高頻無線信號電路。
注:* 根據2010年3月TDK調查。

[術語]
   ● Q特性:表示電感性能的參數。等于電抗與電阻的比例。Q値越高說明該電感器性能越高。Q特性無計算單位。
   ● E:為Exponent(指數)的縮寫。“E12”是指把1至10按照等比級數(10的12次根,1.211)分割。

[主要應用]
   ● 手機、無線電話等移動通信設備的高頻電路。

[主要特點]
   ● 貼片元件中最小尺寸0402
   ● 與以往的產品相比,Q特性提高了40%(15.8〔10nH〕),減少了高頻電路損失。

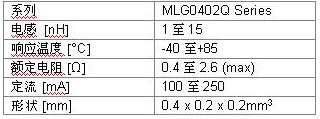

[主要參數]
