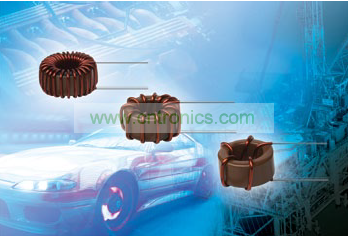

Vishay高電流、高溫環形電感器可減少EMI的環形設計

發布時間:2012-08-16

導言:Vishay近日推出的 TJ3-HT 和 TJ5-HT 電感器具有高達+200°C 的高額定工作溫度和可減少EMI 的環形設計,特別適合汽車、工業和深井鉆探產品的開關電源、EMI/RFI 過濾和輸出扼流圈。

這些低成本設備為設計人員提供了優化 PCB 布局的水平和垂直安裝選項。 TJ3-HT 帶有 10 個標準電感值可供選擇,此電感器垂直安裝時,具有 0.108Ω 至 0.0016Ω 的最大 DCR 范圍,水平安裝時,此范圍則為 0.118Ω至 0.002Ω,而對于具有 11 個標準電感值可供選擇的 TJ5-HT,垂直安裝時,具有 0.29Ω 至 0.0024Ω 的最大DCR 范圍,水平安裝時,此范圍變為0.3Ω 至 0.003Ω。

TJ3-HT 提供 100μH 至 0.39μH 的廣泛電感范圍,以及 2.25A 至 32A 的高額定電流和 1.15A 至 23A 的飽和電流。就 TJ5-HT 而言,其提供 470μH 至0.47μH 的廣泛電感范圍,以及 2.8A至 36A 的高額定電流和 1.5A 至 50A的飽和電流。 此類電感器提供低電磁輻射,且符合 RoHS 要求。

特性:

高達 +200°C 的高溫額定值
高電流額定值:23A (TJ3-HT) 或 50A(TJ5-HT)
環形和分布式空隙帶來的低電磁輻射
對于 TJ3-HT,0.39μH 時一般有0.0014Ω 的低 DCR,對于 TJ5-HT,0.47μH 時該值一般為 0.0016Ω
符合 RoHS 標準
水平和垂直安裝選項

應用:

開關電源
EMI/RFI 過濾
輸出扼流圈
汽車子系統
深井鉆探
