PCB板設計繪制心得

發布時間:2013-03-21 責任編輯:easonxu

【導讀】PCB板繪制經驗總結,畫完原理圖的時候一定要讓所有的元件都有封裝,否則導PCB的時候會找不到元件。畫線的寬度一般普通的就12MIL,外圍一圈電源和地線就120或100,片子的電源和地就50或40或30,晶鎮線要粗。


PCB板的繪制經驗總結:

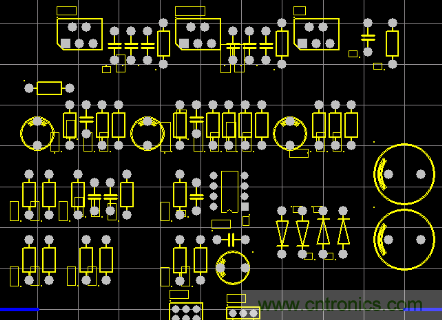

圖1:PCB板的繪制
圖1:PCB板的繪制

(1)畫原理圖的時候管腳的標注一定要用網絡 NET不要用文本TEXT否則導PCB設計的時候會出問題

(2)畫完原理圖的時候一定要讓所有的元件都有封裝,否則導PCB的時候會找不到元件
有的元件在庫里找不到是要自己畫的,其實實際中還是自己畫好,最后有一個自己的庫,那才叫方便呢。畫的過程是啟動FILE/NEW--》選擇SCH LIB--》這就進入了零件編輯庫--》畫完后在該元件上又鍵TOOLS-RENAME COMPONENT可重命名元件。元件封裝的畫發跟這個也一樣,但是選擇的是PCB LIB,元件的邊框是在是在TOPOverlay層,為黃色。

(3)畫完后要給元件按順序重命名,選擇TOOLS工具----》ANNOTATE注釋然后選擇順序

(4)在轉化成PCB前,要生成報表,主要是網絡表 選擇DESIGN設計----》Creat Netlist創建網絡表

(5)還有就是要檢查電器規則:選擇TOOLS――。>ERC

(6)然后就可以生成PCB了生成的過程若有錯誤一定把原理圖修改正確了再生成PCB。

(7)PCB首先一定要步好局,應讓線走的越短越好,過孔越少越好。

(8)畫線之前先設計規則:TOOLS―――Design Rules,    Routing中的Clearance Constrain的GAP設計時可選10也可選12,ROUTING VIA STYLE中設置過孔,漢盤的最大外直徑最小外直徑,最大內直徑,最小內直徑的大小。WIDTh Constraint 設置的是線的寬度,最大最小。

(9):畫線的寬度一般普通的就12MIL,外圍一圈電源和地線就120或100,片子的電源和地就50或40或30,晶鎮線要粗,要放在單片機旁,公用線要粗,長距離線要粗,線不能拐直角要45度,電源和地還有其他的標志一定要在TOPLAY中標明,方便調試連線。若發現圖不正確,一定要先改原理圖,再用原理圖更PCB。

(10)VIEW選項里最下邊的選項可以選英制還是毫米。

(11)為了提高板子的抗干擾性,最好最后敷銅,選擇敷銅圖標,出現 對話框,該圖中Net Option選擇連接的網絡,其下的兩個選項要選上,HATCHING STYLE,選擇敷銅的形式,這個隨便。GRID SIZE是敷銅格點間距,TRACK WIDTH設置線寬與我們畫PCB的線寬要一致,LOCKPrimitives比選,其他的兩項按圖上做就可。
