新降壓-升壓型充電泵LTC3245提供高可靠性和MP級溫度范圍
發布時間:2013-08-21 責任編輯:admin
【導讀】低噪聲、250mA、寬 VIN 范圍的降壓-升壓型充電泵,現可提供高可靠性和MP級溫度范圍。低工作電流和很少的外部器件數目,使LTC3245非常適用于低功率和空間受限的汽車應用、工業內務處理電源及高效的低功耗12V至5V轉換。
凌力爾特推出通用型 250mA 高電壓降壓-升壓型充電泵 LTC3245 的新型高可靠性 MP 級、較寬溫度范圍版本。MP 等級器件具有 -55°C 至 +150°C 的工作結溫范圍。LTC3245 采用開關電容器分?jǐn)?shù)轉換,以在 2.7V 至 38V 的寬輸入電壓范圍內保持調節作用,并產生一個 3.3V、5V 或可調 (2.5V 至 5V) 的穩壓輸出。內部電路自動地選擇 2:1、1:1 或 1:2 的轉換率,以在輸入電壓和負載條件變化時優化效率。低工作電流 (無負載時為 18μA,停機時為 4μA) 和很少的外部器件數目 (3 個小型陶瓷電容器,無電感器) 使 LTC3245 非常適用于低功率和空間受限的汽車應用 (例如 ECU / CAN 收發器電源)、工業內務處理電源、以及高效的低功耗 12V 至 5V 轉換。
LTC3245 的獨特恒定頻率架構具備更低的切換邊沿變化率,與傳統開關穩壓器相比,LTC3245 的傳導和輻射噪聲更低。該器件提供了引腳可選的突發模式 (Burst Mode®) 操作,因而允許用戶以輸出紋波略有增高為代價來換取更高效率和更低的靜態電流。其他特點包括很少的外部組件和采用陶瓷電容器可穩定、在啟動時可防止產生過大電流的軟啟動電路、以及短路和過熱保護。
LTC3245 MP 級器件采用具有一個背部散熱襯墊的緊湊型 12 引腳 MSOP 封裝。千片批購價為每片 7.55 美元,有現貨供應。如需更多信息,請登錄 www.linear.com.cn/product/LTC3245。

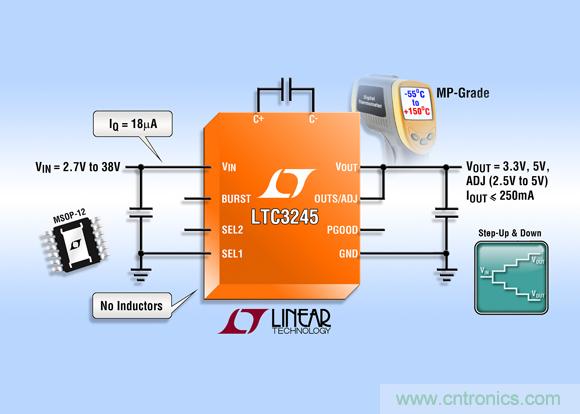

圖1:低噪聲高壓降壓-升壓型充電泵 MP 級版本
性能概要:LTC3245 ━ MP級
●VIN 范圍為 2.7V 至 38V
●工作結溫范圍:-55°C 至 +150°C (僅為 MP 級)
●工作時 IQ = 18μA;停機時為 4μA
●12V 至 5V 轉換效率 = 81%
●具自動模式切換的多模式工作 (2:1、1:1、1:2)
●低噪聲、恒定頻率工作
●IOUT = 250mA (最大值)
●引腳可選的突發模式工作
●VOUT:固定 3.3V、5V 或可調
●過熱和短路保護
●耐熱性能增強型 12 引腳 MSOP 封裝
