專家授課:IPC-D-356A文件的重要性(中)

發布時間:2015-07-15 來源:王輝東 一博科技 責任編輯:sherry

【導讀】大家知道,在做多層板的時候,如果我們內層的排層順序錯誤,會導致成品板子報廢。請看下面的案例,如下圖,您能判斷出此四層板的排層順序嗎?

專家授課:IPC-D-356A文件的重要性(上)
http://m.empresariosaem.com/emc-art/80029259

能判斷出層的排序

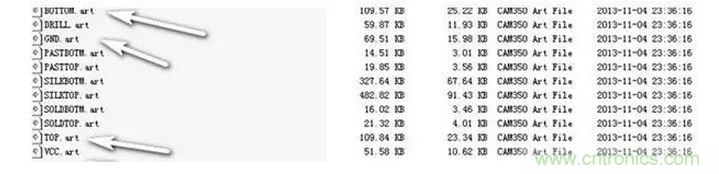

大家知道,在做多層板的時候,如果我們內層的排層順序錯誤,會導致成品板子報廢。請看下面的案例,如下圖,您能判斷出此四層板的排層順序嗎?
能判斷出層的排序
如果我們按照常規經驗判斷,那么會按TOP-GND-VCC-BOTTOM來排序,但結果是這樣嗎?盲目的判斷,就好比拿命賭博,對了是天堂,錯了是地獄。命懸一線,生死兩茫茫呀。我們做PCB工程的不能打無把握的戰役,更不能毫無根據,自以為是。于是針對層排序的問題我們工廠的工程師發出了問題確認,客戶的最終疊層順序是否和我們想象一致呢?我們拭目以待。

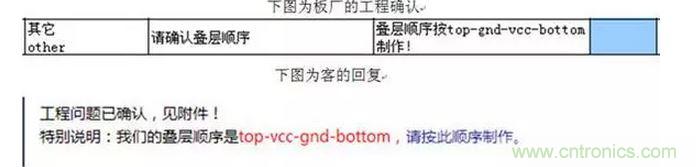

下圖為我司工程師發出的工程確認及客戶的最終回復。
能判斷出層的排序
看完客戶的回復后我們禁不住驚出一身冷汗,差點就萬劫不復了。我們不能犯了思維上的慣性錯誤,先入為主。因為這世上總有一些人不走尋常路。

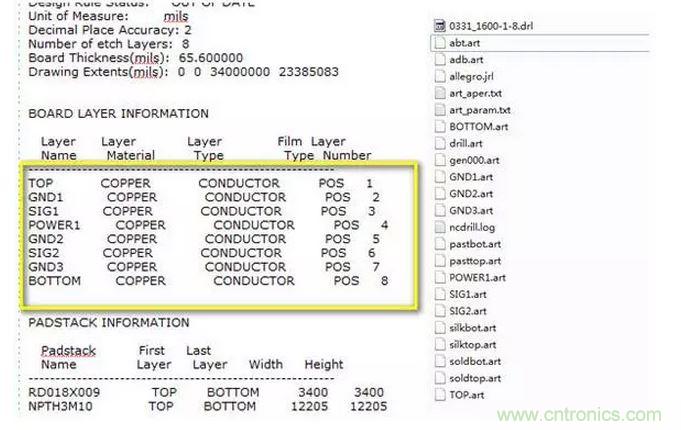

請看下面的一個8層板,我們單單從層名字上是無法判斷這個板子的正確疊層,但是此時如果我們有了IPC文件,我們用記事本打開它,在其最上面的地方,我們看到了什么,啊,神呀,竟然是疊層排序呀。
能判斷出層的排序
這正是:
自從有了IPC,工作處處有驚喜。
即使層名復雜板子大,我們再也不用怕。
欲知IPC-D-356還有什么神秘功能,且看我們下期分析。
