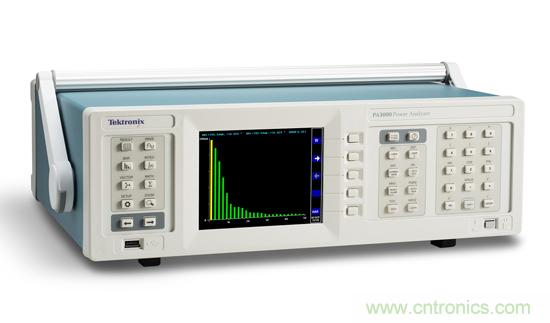

隨著功率效率作為設計指標走到臺前，電子設計人員正面臨著巨大的壓力，必需保證產品設計滿足六級效率標準及IEC 62301待機功率要求。此外，他們通常必須滿足其他能耗標準，如CEC、能源之星等等。滿足效率標準和產品開發周期要求，意味著功率分析儀應成為每個工程師工作臺上的標配。通過以突破性的價位綜合提供多種高端功能，PA3000使這一切成為可能。
“縱觀瞬息萬變的功率測試格局，很明顯通用經濟的功率分析解決方案是整個業界的關鍵需求。”泰克科技公司功率分析儀產品線總經理Mike Flaherty說，“PA3000以獨特的方式提供了多種毫瓦級測量功能，可以根據最新標準執行待機功率測試，同時提供了遠遠超出所需水平的帶寬，可以支持無線充電、LED照明及需要高基礎頻率的其他應用。彩色圖形顯示使其使用起來非常簡便，用戶可以迅速查看諧波、波峰因數和噪聲。”
PA3000適合各種研發和驗證應用，支持根據外部AC/DC電源六級效率標準執行測試，同時支持根據能源之星和CEC等標準在積分模式下執行專用能耗測試。它還為根據IEC 62301待機功率要求執行全面一致性測試提供了完整的解決方案。該儀器高達1 MHz的帶寬滿足了CQC-3146的LED模塊能源認證要求，可以在發射機和接收機kHz范圍的基礎頻率上對無線充電器執行諧波分析。
為支持各種應用，PA300擁有50多種標準測量功能，包括諧波、頻率和星形三角計算，為傳感器數據提供了多個模擬輸入和數字輸入，如熱電耦、速度傳感器和扭矩傳感器。外部變送器使用的內置±15 V電源則可以支持高電流應用。
PA3000的全彩顯示器可以直觀地讀出實測值、波形、諧波柱狀圖和能量積分圖。通過使用分層菜單界面和軟鍵，可以方便地完成設置。標配PWRVIEW軟件使用基于向?qū)У慕缑妫恍椟c(diǎn)擊幾下鼠標，就可以自動完成儀器設置，實現數據采集、分析和報告生成。
