LED閃爍電路設計實例分析,含BOM和電路圖

發布時間:2019-06-18 責任編輯:xueqi

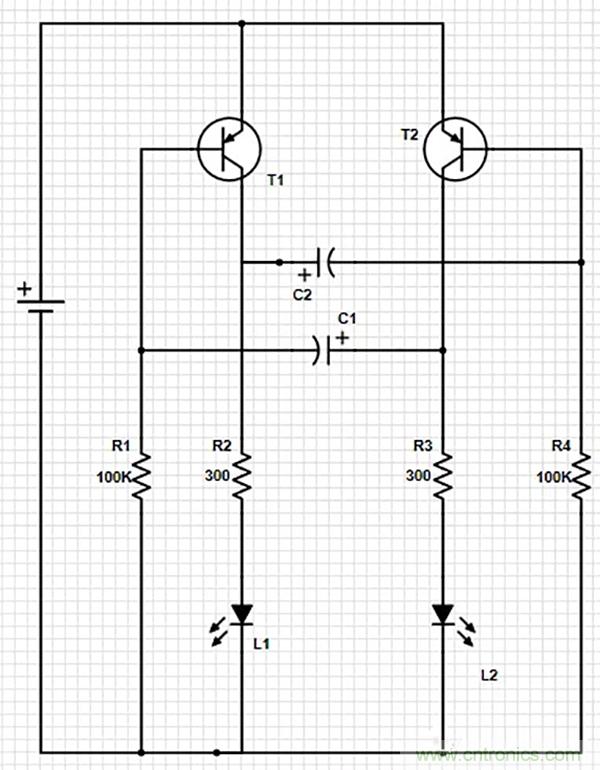

【導讀】簡易閃爍/閃動LED電路是一個最常見的電子起步項目。以下是我使用Scheme-it工具構建的簡易電路圖。(據估算需使用9VDC電源或電池供電。)



此電路的一些注意事項如下:

改變電容值將改變LED閃爍的速度。

如果更換此電路中的LED, 則需要計算R2和R3的值,具體方法可參考以下文章:

如何給發光二極管選擇合適的串聯電阻

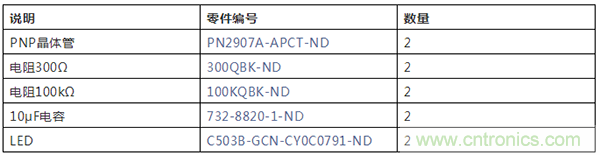

如果您需要, 這里有一些本例中使用的原型產品:

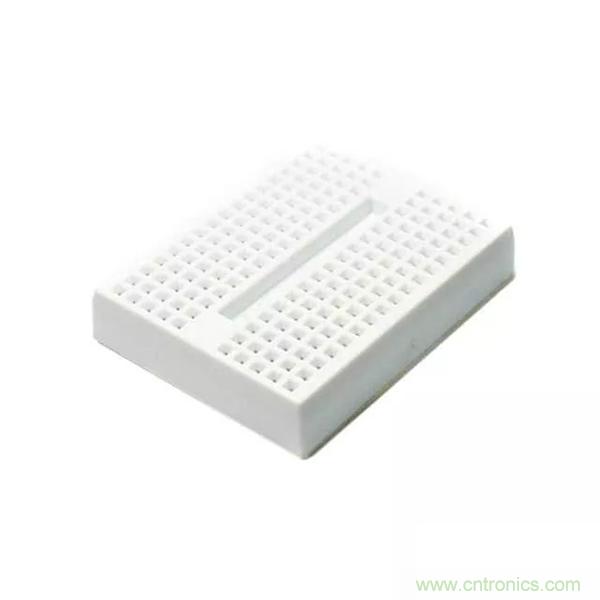

電路試驗板1597-1268-ND

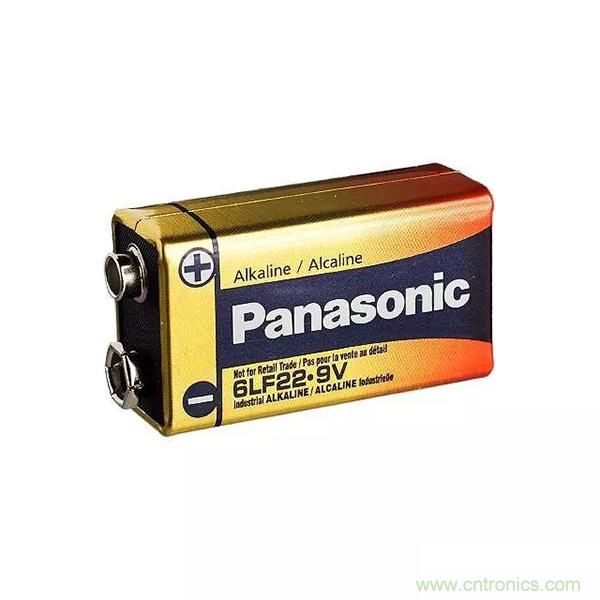

9V電池P687-ND

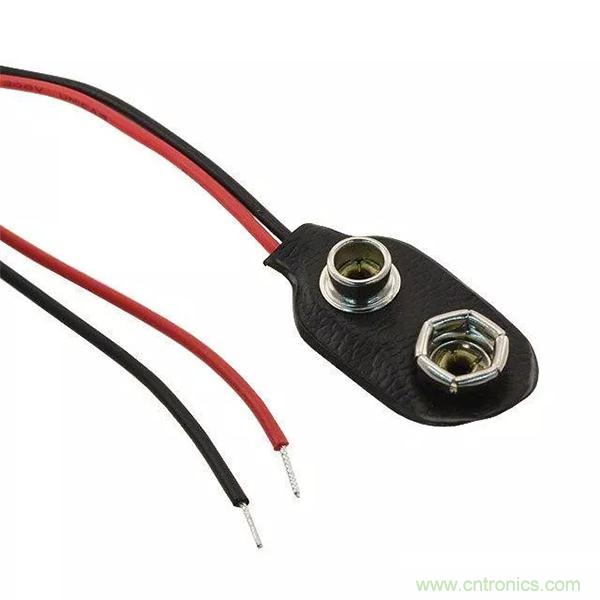

9V電池引線36-232-ND

來源:Digi-Key
