【導讀】逆變器具有轉換效率高、啟動快，安全性能好等特點得到廣泛的運用。下面將為大家介紹一款晶閘管階梯波逆變器設計，該電路的主電路簡單，且輸出的波形接近正弦波，可以較好地消除高次諧波。

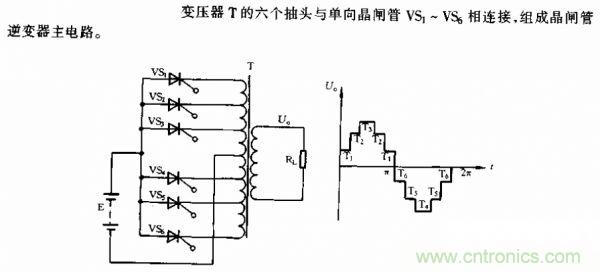

逆變器設計電路圖如下圖所示，該電路的變壓器T的六個抽頭與單向晶閘管VS1~VS6相連接，組成晶閘管逆變器主電路。
圖：簡單的可消除高次諧波逆變器設計電路圖
在觸發控制電路的作用下，電路的動作程序如下:讓晶閘管vS1先導通30°，然后讓VS2導通30°，再讓VS3導通60°，這期間各晶閘管依靠變壓器繞組產生的感應電壓自行關斷。VS3關斷后，再讓VS2導通30°，然后強迫VS2關斷，再讓VS1導通30°，結束半個周期階梯波的輸出。下半個周期由晶閘管VS6、VS5、VS4像上半個周期一樣輪換工作以得到下半個周期階梯波的輸出。
這種電路的主電路簡單，且輸出的波形接近正弦波，可以較好地消除高次諧波。
