解析放大型串聯穩壓三極管電路的原理及組成

發布時間:2015-10-21 責任編輯:echolady

【導讀】穩壓三極管電路的相關知識之前也有介紹過,而放大型串聯穩壓三極管知識穩壓三極管電路中的一種。本文主要解析放大型串聯穩壓三極管的設計原理和組成。從電路組成、電路模式、工作原理等方面入手解析電路的工作原理。

電路組成

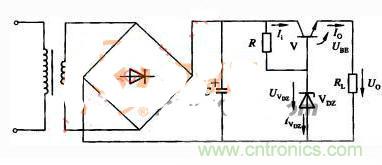

解析放大型串聯穩壓三極管電路的原理及組成
圖1

在圖1電路加放大環節.可使輸出電壓更加穩定。

取樣電路:由R1、RP、R2組成,當輸出電壓變大時,取樣電阻將其變化量的一部分送到比較放大管的基極,基極電壓能反映出電壓的變化,稱為取樣電壓;取樣電壓不宜太大,也不宜太小,若太大,控制的靈敏度下降;若太小,帶負載能力減弱。

基準電路:由RZ、VDZ組成,給V2發射極提供一個基準電壓,RZ為限流電阻,保證VDZ有一個合適的工作電流。

比較放大管V2:R4既是V2的集電極負載電阻,又是V1的基極偏置電阻,比較放大管的作用是將輸出電壓的變化量,先放大,然后加到調整管的基極,控制調整管工作,提高控制的靈敏度和輸出電壓的穩定性。

調整管V1:它與負載串聯,故稱此電路為串聯型穩壓電路,調整管V1受比較放大管控制,集射極間相當于一個可變電阻,用來抵消輸出電壓的波動。

工作原理

當負載RL不變,輸入電壓UI減小時,輸出電壓U0有下降趨勢,通過取樣電阻的分壓使比較放大管的基極電位UB2下降,而比較放大管的發射極電壓不變(UE2=UZ),因此UBE2也下降,于是比較放大管導通能力減弱,UC2升高,調整管導通能力增強,調整管V1集射之間的電阻RCE1減小,管壓降UCE1下降,使輸出電壓U0上升,保證了U0基本不變。其過程表示如下:

當輸入電壓不變,負載增大時,引起輸出電壓有增長趨勢,則電路將產生下列調整過程:

當負載RL減小時,穩壓過程相反。可見,穩壓過程實質上是通過負反饋使輸出電壓維持穩定的過程。

本文主要對放大型串聯穩壓三極管設計電路的組成及工作原理進行了介紹,并針對不同情況進行分門別類的考量,無論對于新手或是想要進階的朋友都是值得一讀的文章。小編將繼續為大家收集整理與穩壓三極管有關的文章。
