發動機傳感器線束概述

發布時間:2019-01-12 責任編輯:xueqi

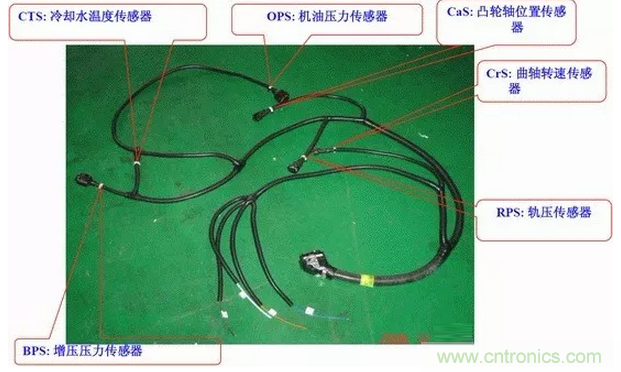

【導讀】發動機傳感器線束包括:6個傳感器線束及與整車相關的V4線束。柴油機自帶的6個傳感器都是非常重要的傳感器,主機廠在安裝時應特別注意防護。

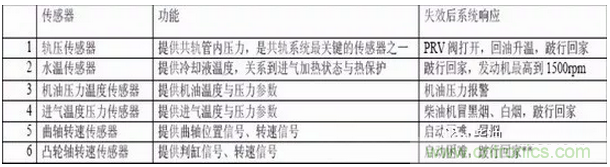

6個傳感器分別為:軌壓傳感器(2.12、2.13、2.14)、水溫傳感器(2.15、2.16),機油壓力傳感器(2.24、2.27、2.28、2.32),進氣壓力溫度傳感器(2.25、2.33、2.34.2.36),曲軸轉速傳感器(2.19、2.23),凸輪軸轉速傳感器(2.09、2.10)。V4包括排氣制動開關2.29、排氣制動電磁閥2.06、空調壓縮機繼電器2.11以及ECU電源輸出2.03。

柴油機自帶的6個傳感器都是非常重要的傳感器,主機廠在安裝時應特別注意防護。

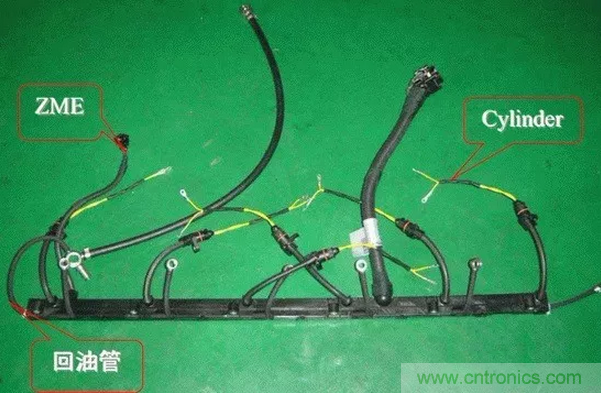

噴油器線束(cylinder connecter)

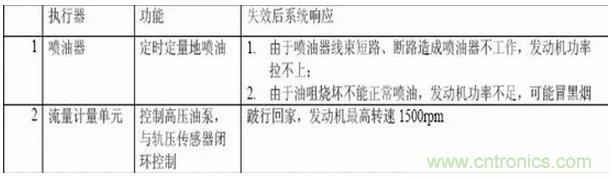

噴油器線束包括發動機6個缸的噴油器(injector)以及控制高壓油泵的油量計量單元ZME(metering unit)。

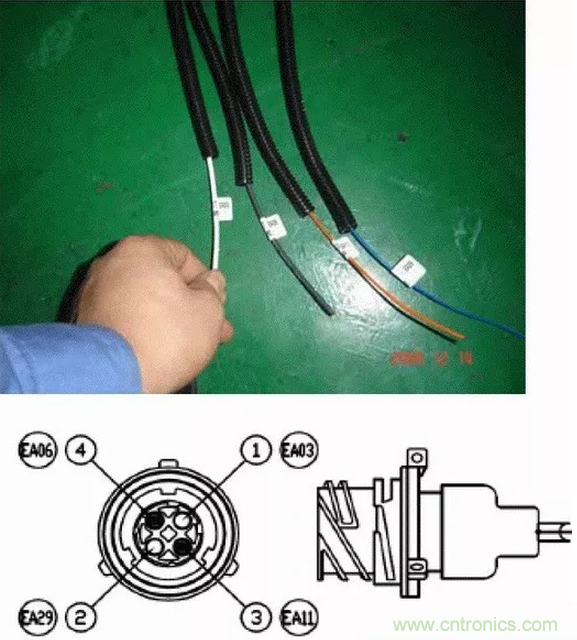

預留四根接線:


白色(2.03):ECU的電源輸出(24v);灰色(2.06):接排氣制動電磁閥;橙色(2.11):
接空調壓縮機繼電器;藍色(2.29):接排氣制動開關,控制蝶閥的打開。現在已經做成標準接頭。

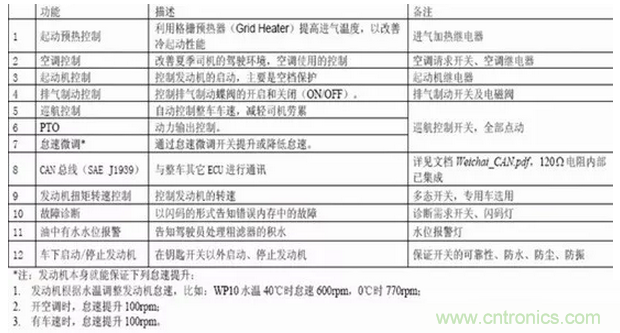

整車功能線束
