基于電池冷端熱電偶保護電路設計

發(fā)布時間:2014-07-13 責任編輯:sherryyu

【導讀】本文為大家介紹的是基于電池冷端熱電偶保護電路設計。具體的電池冷端熱電偶保護電路是怎么設計的請看下文電路原理圖和相關的介紹。

K型熱偶端放置隔熱塊中,熱電偶結的環(huán)境溫度由1N914二極管連續(xù)控制。二極管通過反饋小電壓可修正在結上產生的熱電動勢。通過1.5M歐和475歐送至運放。校準時將熱電偶結放在零度冰水中。調500歐使輸出為零壓;然后將熱電偶插入250攝氏度爐中,調量程供輸出為2.50V.在0~250攝氏度范圍內,K型熱偶的精度為正負3攝氏度。

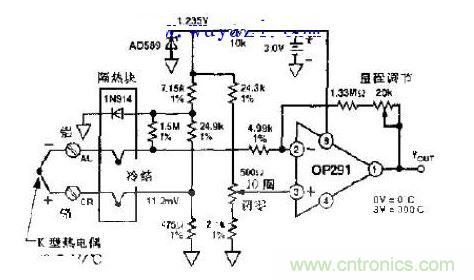

電池冷端熱電偶保護電路設計
