【導讀】作為工程師都知道階低通濾波器，是不是很書序，但是你是否精通，或者是精通其中的一種呢？網(wǎng)友有福了，小編這里為大家介紹一種經(jīng)典常見的二階低通濾波器。好好學習哦！
階低通濾波器的形式有很多，今天本文中將介紹一種經(jīng)典常見的二階低通濾波器。其形式如下圖所示，這種形式的濾波器比Sallen-Key 型要多一個電阻，但是它在高頻端的衰減特性要好的多，并且大信號輸入時失真也小。

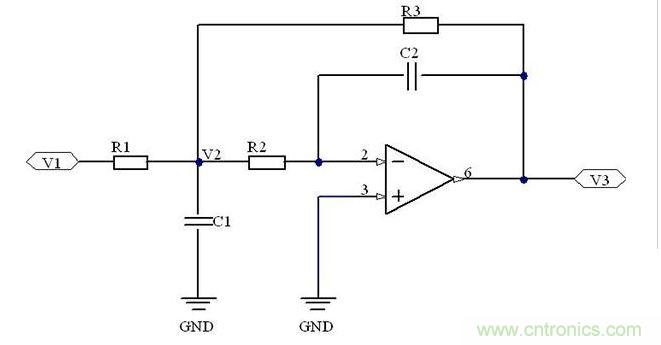

多重反饋型低通濾波器

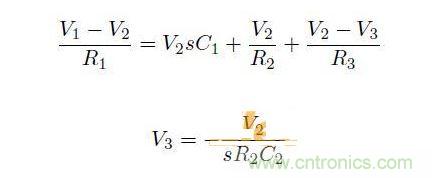

列寫電路方程如下：

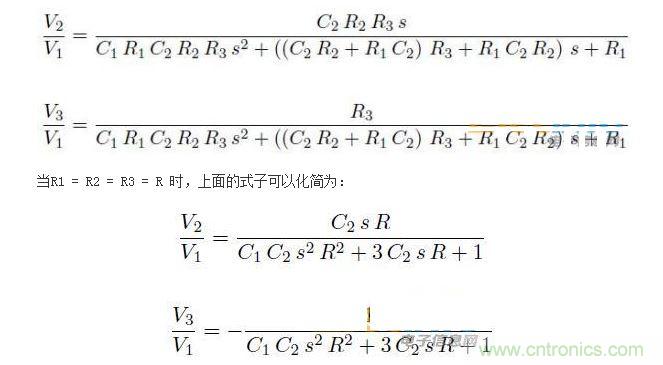

化簡后可得到：

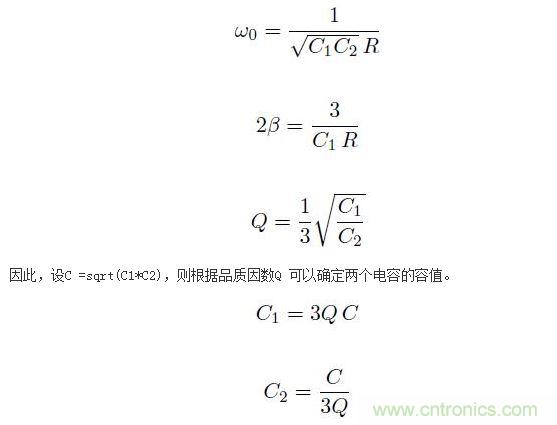

可以看出輸入輸出關系是典型的二階低通濾波器。
[page]
下面是個仿真實例，R1 = R2 = R3 = 1k，C1 = 51nF，C2 = 5.1nF，因此截止頻率約為10kHz，運算放大器采用OP27。頻響特性如下圖所示。

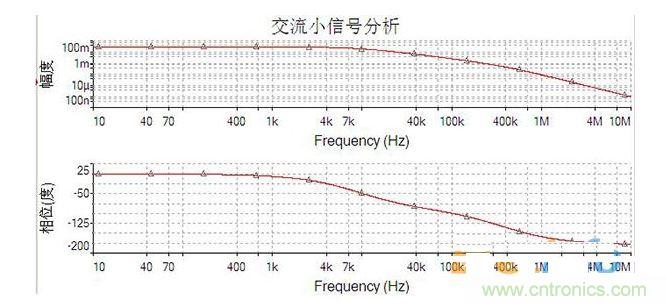

頻率響應
經(jīng)由公式計算月上圖的結果對比可以看出，這個電路的頻響特性還是蠻不錯的。尤其是高頻時的衰減特性比Sallen-Key 要好的多。
