菜鳥必備:LED燈絲燈驅動“小金庫”

發布時間:2014-11-04 責任編輯:echolady

【導讀】購買LED燈絲驅動時,很多人在面對產品選型時會有所疑問。今天小編為大家梳理一下LED燈絲驅動的相關知識,跟大家共享一下。

一、LED燈絲驅動分類

1、從驅動方案角度,LED燈絲電源分為三類:阻容降壓;線性恒流;IC恒流。

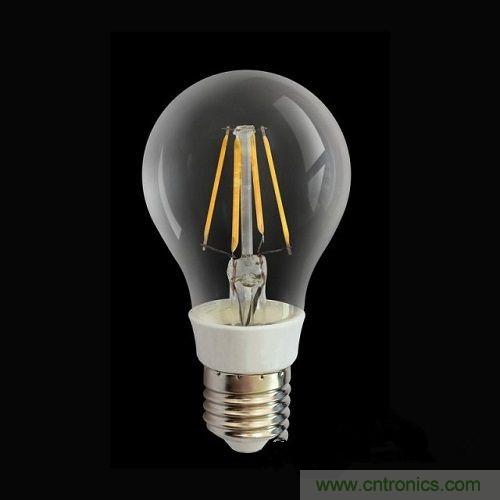

2、從結構角度,LED燈絲電源分為兩類:全玻璃無塑件;帶塑件。其中無塑件還需要區分燈頭類型,比如E26/E27/B22是一類;E14/E17是另外一類。

菜鳥必備:LED燈絲燈驅動“小金庫”
圖1

二、3種LED燈絲驅動方案的主要特點

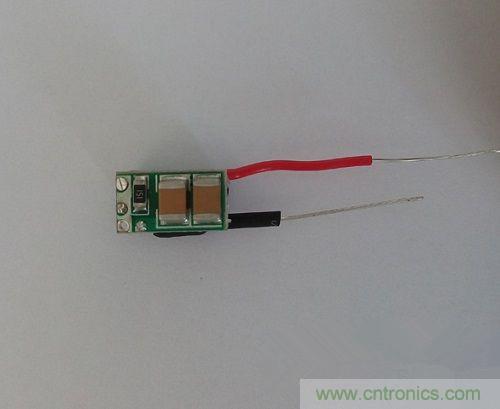

1、阻容降壓:尺寸小,成本低,電壓變動不恒流,有頻閃,必過EMC

菜鳥必備:LED燈絲燈驅動“小金庫”
圖2

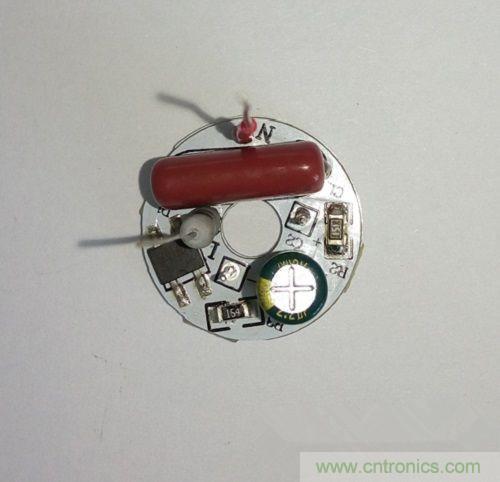

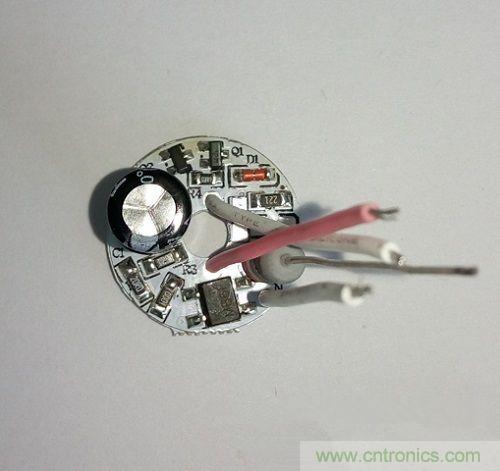

2、線性恒流:尺寸小,成本低,電壓變動小范圍恒流,30cm無頻閃,必過EMC

菜鳥必備:LED燈絲燈驅動“小金庫”
圖3
菜鳥必備:LED燈絲燈驅動“小金庫”
圖4

[page]

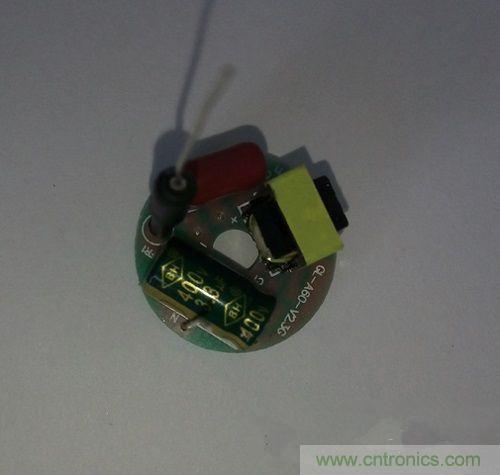

3、IC 恒流: 尺寸大,成本高,電壓變動恒流精度好,無頻閃,可過EMC

菜鳥必備:LED燈絲燈驅動“小金庫”
圖5

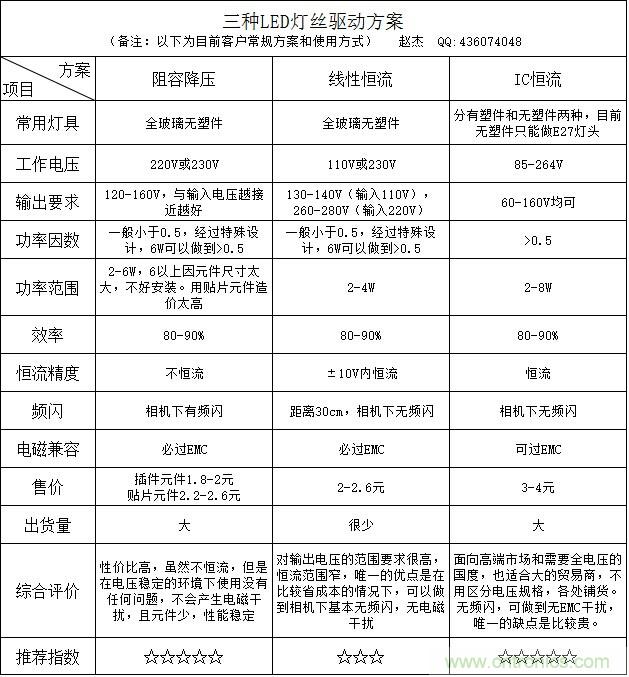

三、3種LED燈絲驅動方案全方位對比

菜鳥必備:LED燈絲燈驅動“小金庫”

四、LED燈絲驅動的常規參數

1、蠟燭燈    2W,3W,4W    輸出電壓為150V,輸出電流為12mA,17mA,24mA
2、球泡燈    2W,4W,6W    輸出電壓為150V,輸出電流為12mA,24mA,36mA

五、LED燈絲和燈絲驅動的標準化建議

目前LED燈絲的規格并未統一,有的一根燈絲是75V,10mA;有的是65V,10mA;在封泡時,有的是2串,有的是1串,這樣不便于燈絲和驅動的訂貨和備貨。
綜合阻容和IC恒流兩種方案的特點。

建議大家使用75V,10mA的燈絲,封泡時做2串。

一方面,這樣做電流小,損耗小,電源效率高,整燈光效高;另一方面,也便于標準化、庫存式生產。特別是后者,能解決目前燈絲驅動,因款式多,無法備庫存,交期過長的不利局面。

以上是小編為大家歸納總結的LED燈絲驅動知識,希望對大家有所幫助。
